Инструкция по сборке стойки Турник-Брусья-Пресс 3в1 своими руками
Подробная инструкция с фотографиями для тех, у кого возникли сложности при сборке стойки WORKOUT H9.
Подробная инструкция с фотографиями для тех, у кого возникли сложности при сборке стойки WORKOUT H9.

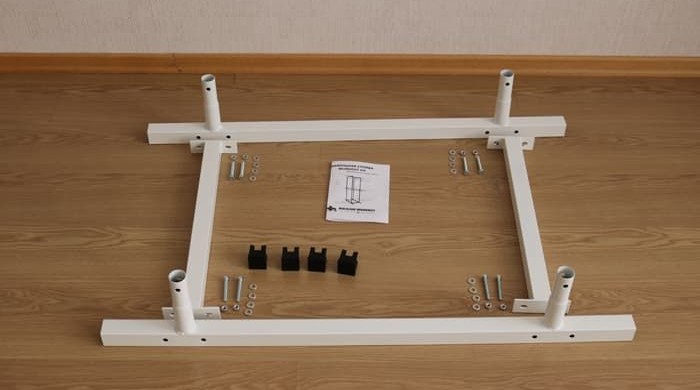

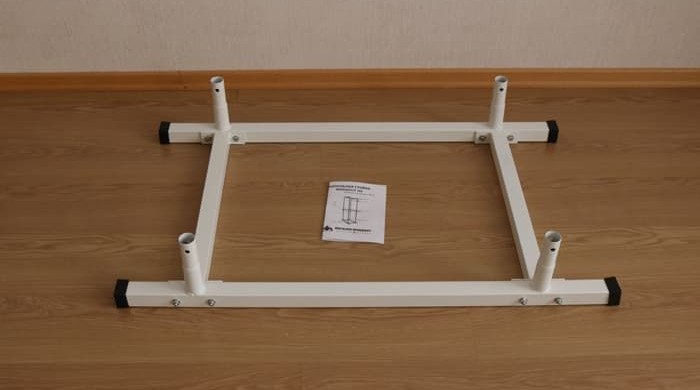

Шаг Первый: Собираем основание
Понадобятся:
- 2 основания
- 2 соединительные балки
- 8 болтов M8x60
- 8 гаек M8
- 16 шайб M8
- 4 резиновых заглушки
- Наденьте резиновые заглушки на основания.
- Соедините основания с соединительными балками с помощью болтов, гаек и шайб.

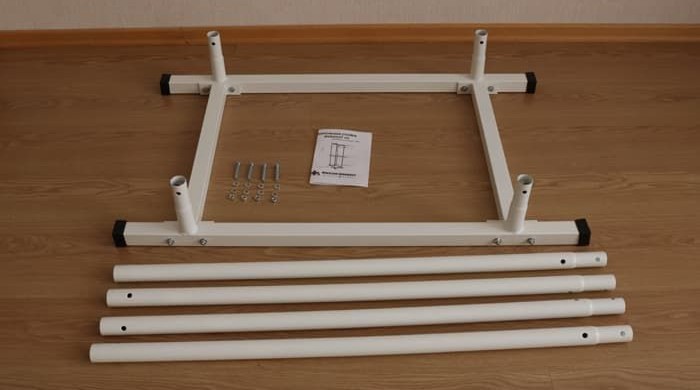

Шаг Второй: Собираем нижние стойки
Понадобятся:
- 4 нижних стойки
- 4 болтов M8x50
- 4 гаек M8
- 8 шайб M8

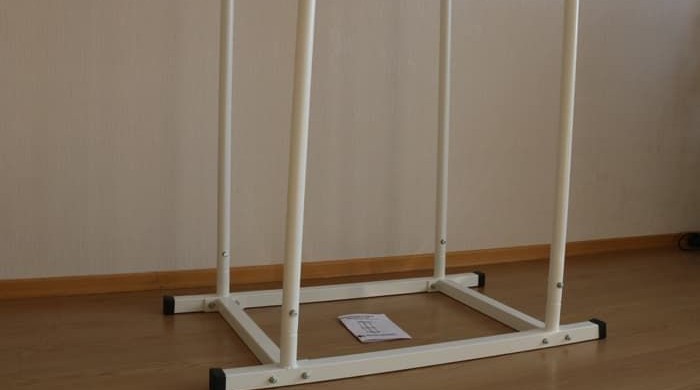

- Вставьте нижние стойки в основания.
- Соедините болтами с гайками и шайбами основания и нижние стойки.

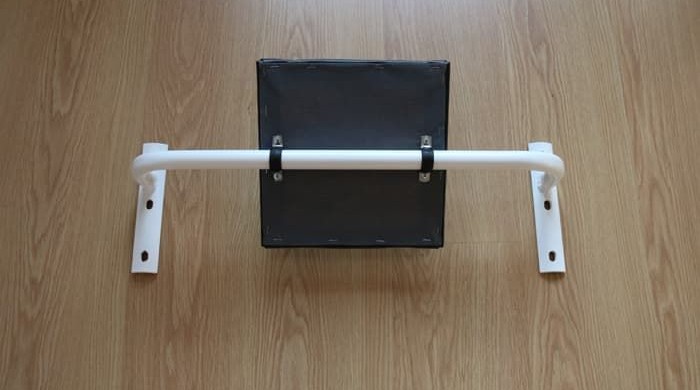

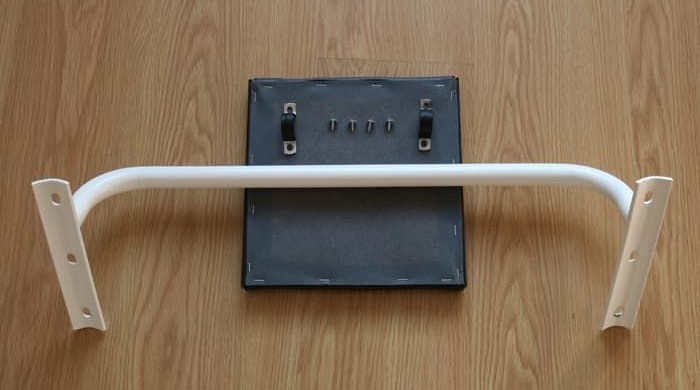

Шаг Третий: Собираем спинку
Понадобятся:
- 1 перекладина для спинки
- 1 спинка
- 4 самореза
- 2 Скобы двухлапковые
- Выберите высоту крепления спинки к перекладине.
- С помощью саморезов и двухлапковых скоб закрепите спинку на перекладине.

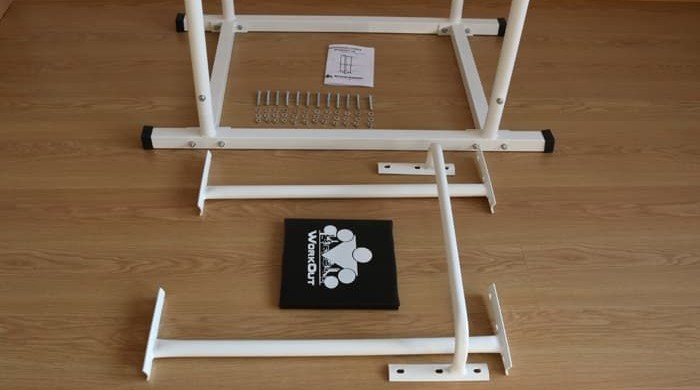

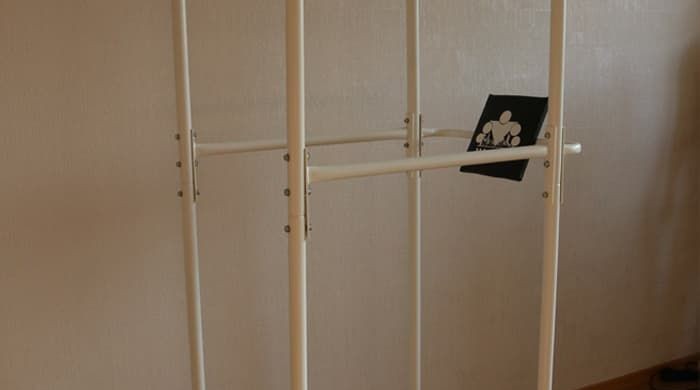

Шаг Четвертый: Собираем брусья
Понадобятся:
- 2 перекладин-брусьев
- 4 верхних стойки
- 1 перекладина со спинкой (уже установили на прошлом шаге)
- 12 болтов M8x55
- 12 гаек M8
- 24 шайбы M8
- Вставьте средние стойки в нижние стойки.
- Зафиксируйте соединение между стойками с помощью 2 перекладин-брусьев, 1 перекладины со спинкой и болтов, гаек и шайб.
- Возможно 2 положения спинки и брусьев, повыше и пониже в зависимости от разворота 3-х болтового соединения.

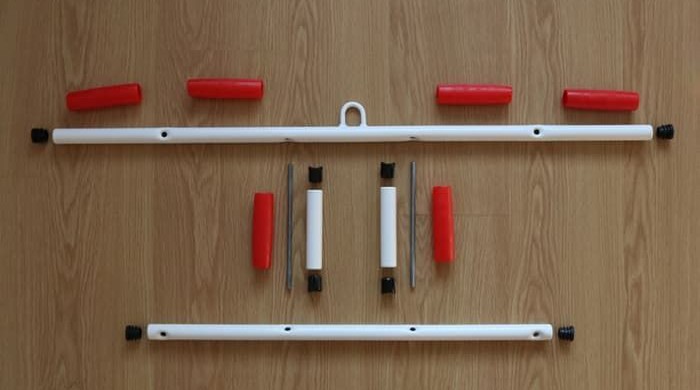

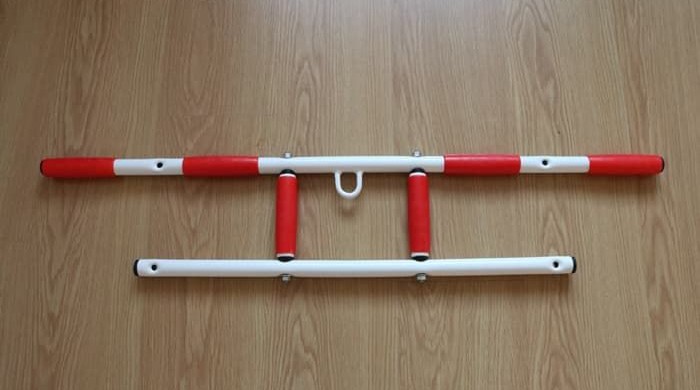

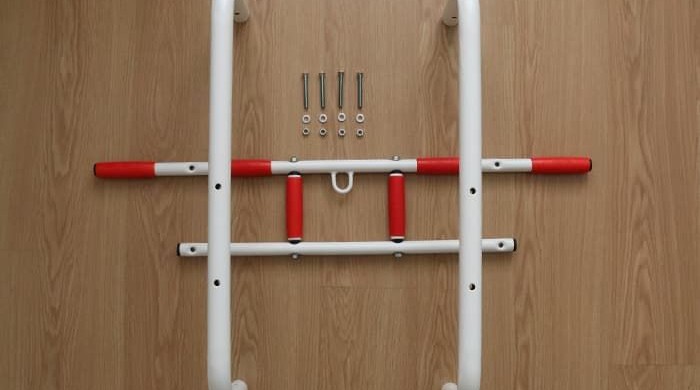

Шаг Пятый: Собираем верхний турник
Понадобятся:
- 1 перекладина с кольцом
- 1 короткая перекладина
- 2 трубки прямая
- 4 вставка радиусная
- 2 шпилька
- 4 заглушки круглые D25
- 6 резиновых ручек
- Выберите высоту крепления спинки к перекладине.
- С помощью саморезов и двухлапковых скоб закрепите спинку на перекладине.

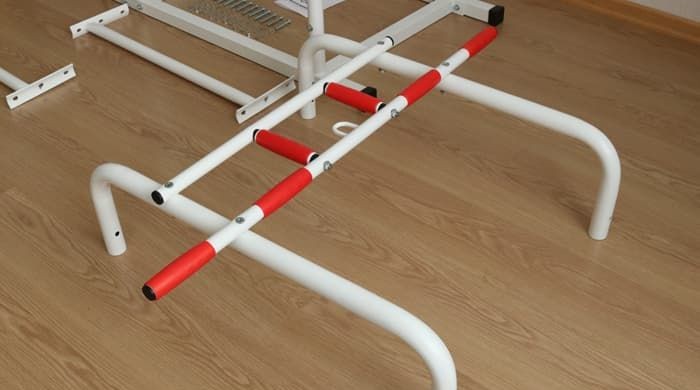

Шаг Шестой: Устанавливаем турник на верхние стойки
Понадобятся:
- 1 верхний турник (собранный)
- 2 верхних стойки
- 4 винта M8x70
- 4 шайбы M8
- 4 гайки M8
- Установите турник на верхние стойки.
- С помощью винтов, шайб и гаек зафиксируйте соединение.

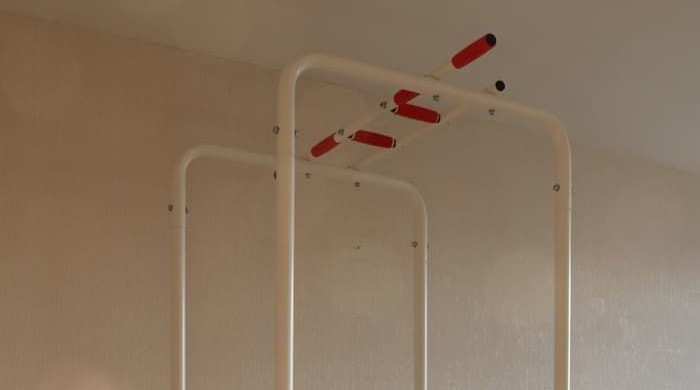

Шаг Седьмой: Установите верхние стойки на средние стойки
Понадобятся:- 1 почти собранный напольный турник
- 1 верхние стойки с турником
- 4 болта M8x50
- 4 шайбы M8
- 8 гаек M8
- Установите верние стойки на средние стойки.
- С помощью болтов, шайб и гаек зафиксируйте соединение.

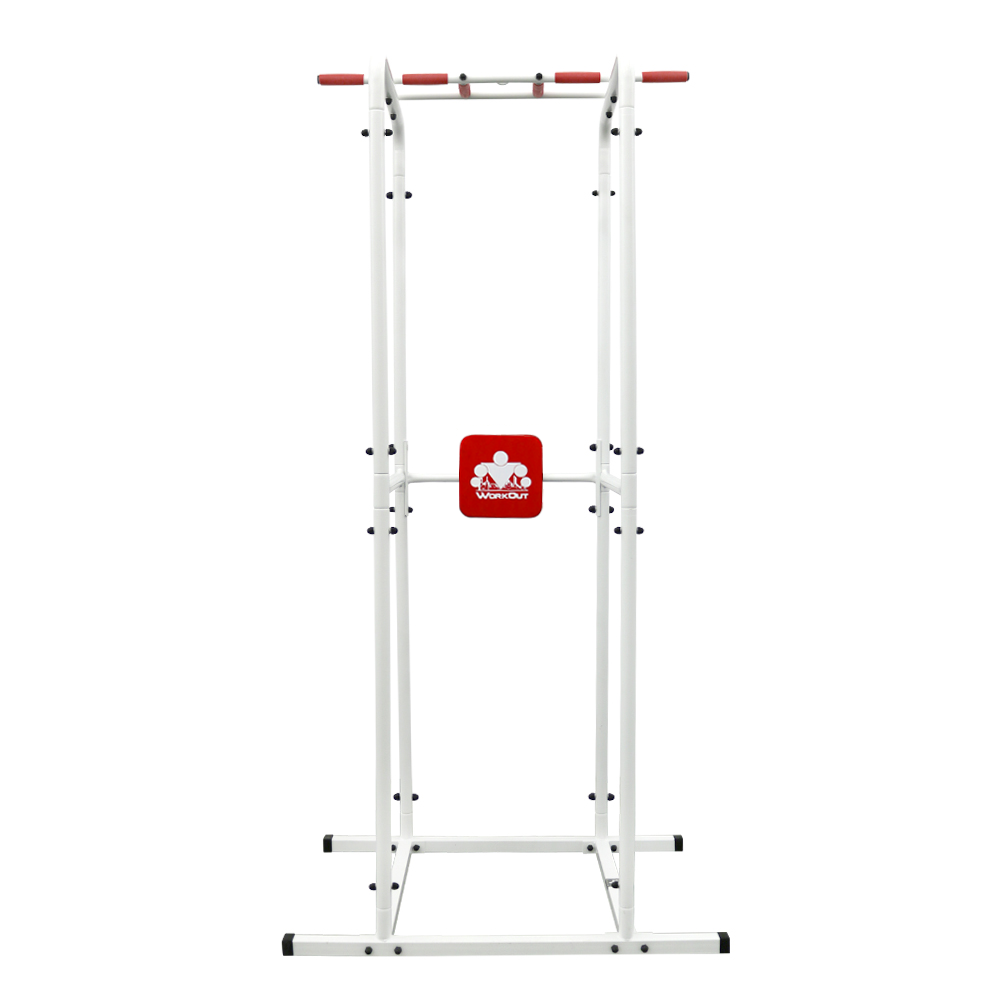

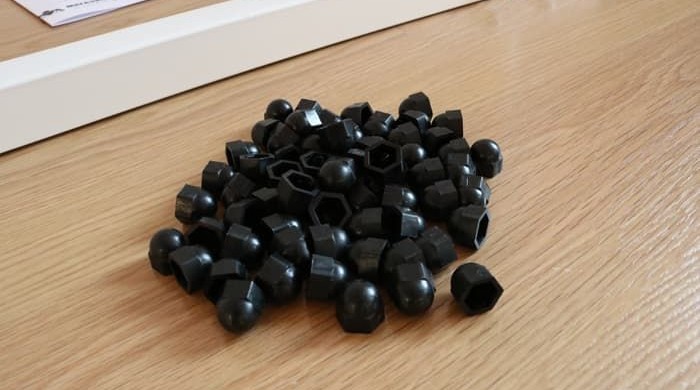

Шаг Восьмой: Установите декоративные колпачки
Понадобятся:
- 1 собранный напольный турник с брусьями и прессом
- 64 декоративных колпачка
- Установите декоративные колпачки на все головки болтов и шайб.
