Инструкция по сборке домашнего турника 2в1 Kuchumov AK5-PRO

Комплектация
Перекладина с разными хватами – 1 шт.
Центральная стяжка – 1 шт.
Боковая стойка – 2 шт.
Болты М8х55мм – 4 шт.
Болты М8х85мм – 4 шт.
Шайбы М8 – 24 шт.
Гайки колпачковые М8 – 8 шт.
Пластиковые колпачки – 16 шт.
Настенные кронштейны – 4 шт.
Дюбели 12х80 – 8 шт.
Болты-саморезы – 8 шт.

Комплектация

Перекладина с разными хватами – 1 шт.
Центральная стяжка – 1 шт.
Боковая стойка – 2 шт.
Болты М8х55мм – 4 шт.
Болты М8х85мм – 4 шт.
Шайбы М8 – 24 шт.
Гайки колпачковые М8 – 8 шт.
Пластиковые колпачки – 16 шт.
Настенные кронштейны – 4 шт.
Дюбели 12х80 – 8 шт.
Болты-саморезы – 8 шт.

Инструкция по сборке

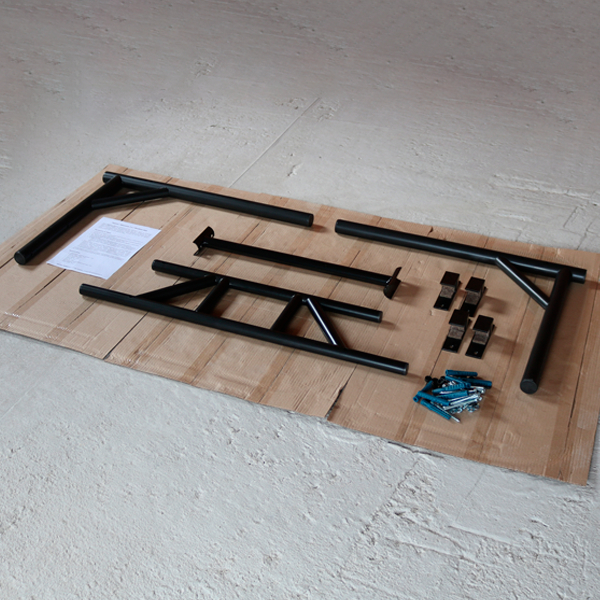

0. Разложите все детали из коробки на полу, подстелите что-нибудь мягкое (или используйте внутренний картон), чтобы не поцарапать полы при сборке.

Инструкция АК5 разложите детали на полу.png

1. Установите центральную стяжку между двумя боковыми стойками и зафиксируйте её болтами М8х55мм с шайбами М8. Гайки не затягивайте, а только слегка наживите.

Инструкция АК5 соедините боковушку и стяжку.png Инструкция АК5 соедините стяжку и вторую боковушку.png

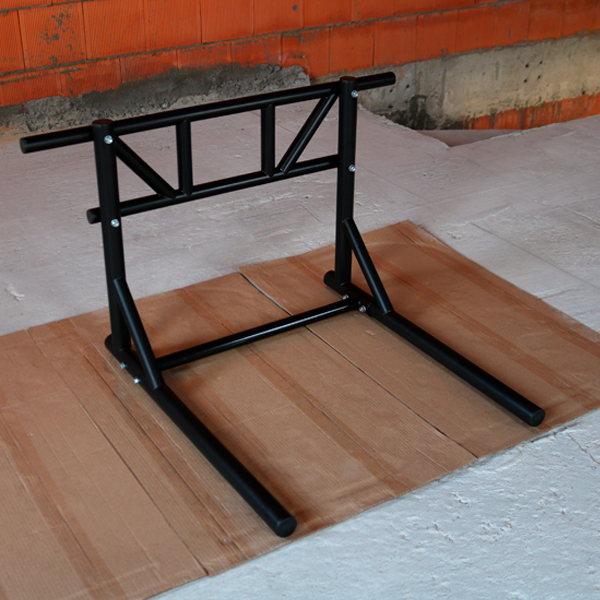

2. Установить перекладину с разными хватами на боковые стойки с помощью болтов М8х85мм. Перекладина должна оказаться СВЕРХУ боковых стоек.

Инструкция АК5 привентите турник.png

3. Зафиксируйте турник на полу (на ровной поверхности), проверьте параллельность брусьев и после этого затяните все гайки. При этом прижимайте турник к полу, чтобы положение боковых стоек не изменилось в процессе затягивания гаек.

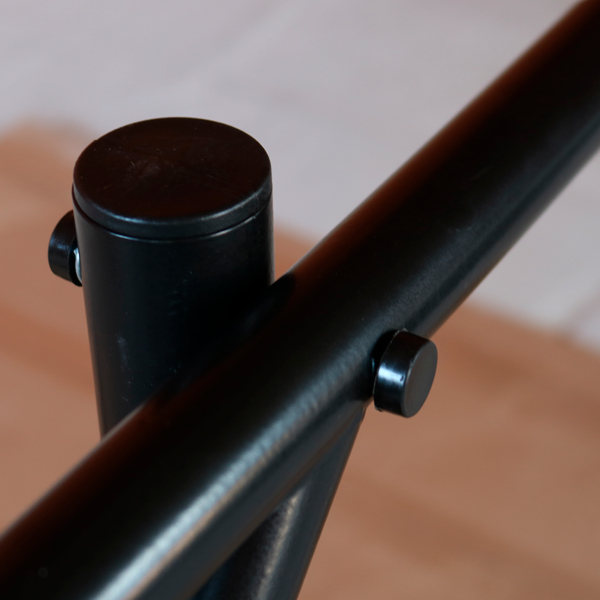

4. Установите декоративные пластиковые колпачки на головки всех болтов.

Инструкция АК5 наденьте колпачки.png

5. Закрепите на стене крепежные скобы для положения «турник». Они располагаются выше. Рекомендуемое расстояние между отверстиями пары крепежных скоб в положении «турник» – 50 см.

6. Повесьте турник на крепежные скобы и наметьте места для установки второй пары крепежных скоб для положения «брусья». Они располагаются ниже. В этом положении турник вешается за длинную перекладину. Крепежные скобы располагаются снаружи от боковых стоек. Рекомендуемое расстояние между отверстиями пары крепежных скоб в положении «брусья» - 70 см.

Проверьте, чтобы места установки крепежных скоб для положения «брусья» не мешали вам заниматься на тренажере в положении «турник».
